C3 ナビの固定とナビパネルの作成、CAN-BUS配線

ナビの固定のためにステーを作成します。あり合わせの2DIN固定金具を切ったり曲げたり、穴開けたり・・・

エアコン操作パネルもこのような金具で固定。型取りです。

そして、うまく固定できました。

続いてパネルの作成です。現段階では既存のパネルをカットしただけ。

エアコンパネルの型取りをします。

これは新たに作成するのは難しいので、もう一つ、中古のパネルを入手して使います。

型に合わせてカットしました。

仮合わせです。

いいようなので、ピンを埋め込み他の部分を溶着しました。

パテ入れ研摩、サフ入れを繰り返します。

ようやく形が整ったところ。

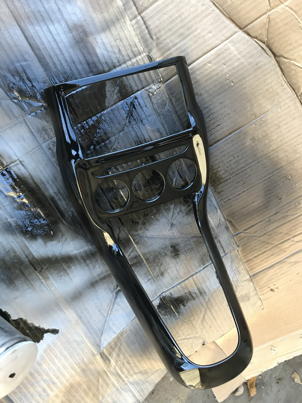

最終的にブラック塗装です。ちょっと塗料の配合を間違えたので、半ツヤ、ちょっと表面凸凹仕上げです。ガンの圧を低くして、粒を大きく吹きました。塗料の粘度を高くするともっとうまくいきそう。

ということで、最終の仕上がり。

さて、ドライブコンピューターの設定をするため、一番の目的は時刻合わせなのですが、それをするときだけ、既存のオーディオを接続します。常時とアース、CAN-BUSのHI, Lowの四本を接続します。既存の配線に割り込ませるかたちです。オーディオ側のコネクタはオスコネクタをebayで買いました。

テストしてＯＫです。
これでオーディオ、ナビ周りが整いました。なかなか手強かったです。
