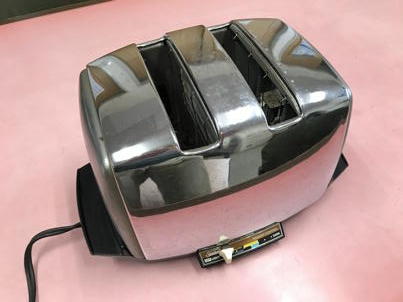

サンビーム　トースターの修理

サンビームのトースター、何年も前に預かったのですが、情報が集まらず、そのままになっていました。インテリアでもいいから明日取りに行くね。と連絡があって、情報を集めると、直りそうなので修理です。これ、まったくアナログな機械的動作だけで動くものです。

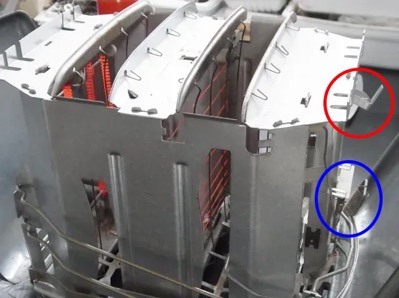

赤丸部はスイッチ。パンを受けて上下する機構にパンが入るとリンクして、このスイッチが入ると、青丸部のバイメタルでもう一つのスイッチが入ります。それと、スライドスイッチがOFFの状態でないと、この赤丸部のスイッチは入りません。これらがみんな機械的リンクで動いています。

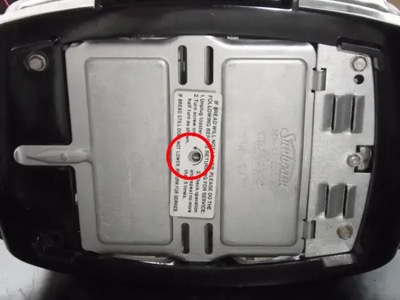

バネの強度を調節するのがこのネジです。無負荷状態で、リンクが一番上にあるように調整します。

このネジがバイメタルの感度調整ネジです。分解して、これらを調整すればうまく動くようになります。

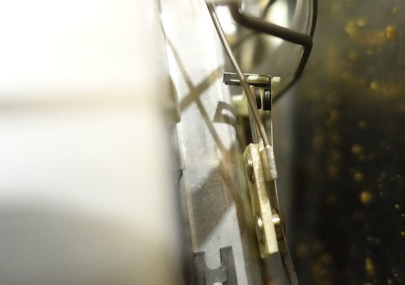

バイメタルスイッチ。これはOFF時。

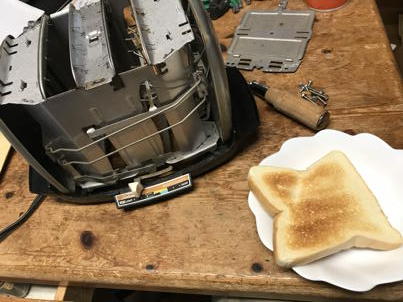

この状態でテストＯＫ

キレイに掃除をしながら組み立てて完了！
