Appleワイヤレスキーボードの修理

友人のワイヤレスキーボードですが、電源が入らないといいます。キーボードの修理はググっても、出てこないので自力修理。

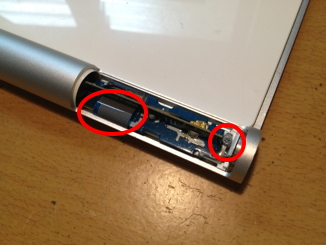

カバーを外したら右○部にあるネジを外します。左○部のフラットケーブルを外します。

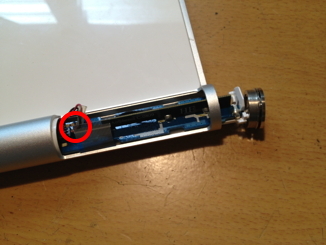

そのまま引き出してくると、赤丸部に電源コネクタがあるので外します。

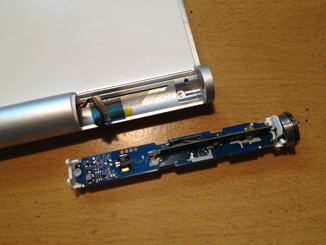

すると、制御ユニットが外せます。

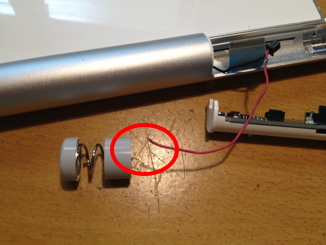

電池の赤丸部の配線が切れていました。

この部分、スリップリングで固定されているので、簡単には外れないはずなのですが、プラスチックの部品が割れて、グラグラして外れてしまったようです。

一旦リード線を切断し、電池の受けの部分をつけて、反対側から通した後、切断部を修復して、元に戻しました。

動作チェックをして修理完了です。
