ジャンクLUXOの修理

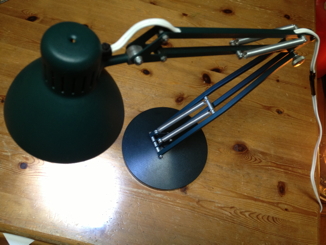

ひさしぶりにリサイクルショップを巡回すると、LUXOを500円で発見。これはPIXERの映画の最初のロゴに使われているもの。なぜかLEDで電球が組み込んである。

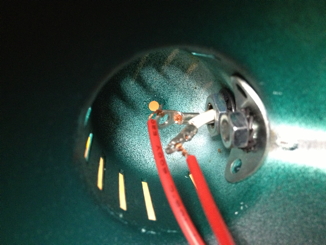

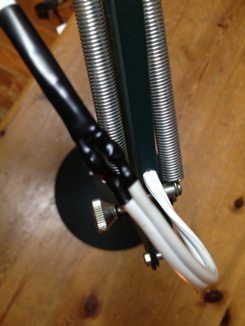

買って返って調べてみると、危ない危ない。むき出しの配線、スイッチ部分を直結している。ここはちゃんと熱収縮テープで絶縁処理がちゃんとしてある。

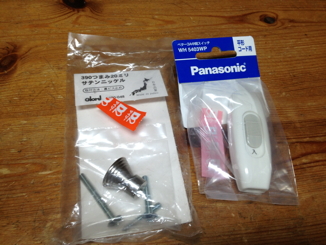

ということでホームセンターで部品を買ってきた。本体よりこっちの方が高い！

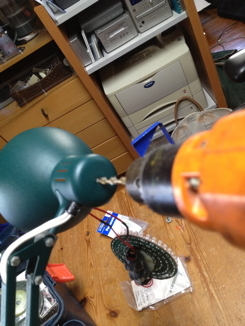

まずはフードの上部の穴を広げて

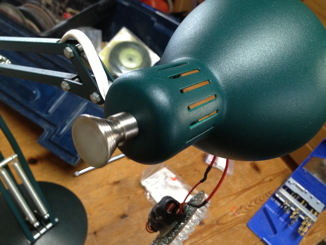

つまみをつけた。ここは本来細いつまみがついているのだが、適当なのがなかったのでコレ。

LED電球は二列抜けている。

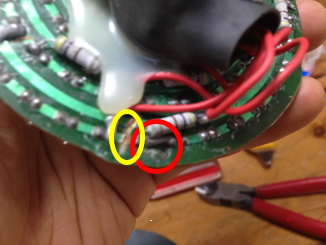

黄色部分には基盤を切った跡。赤色部分を短絡すると点灯。直列につないでいるLEDの一個が不良。

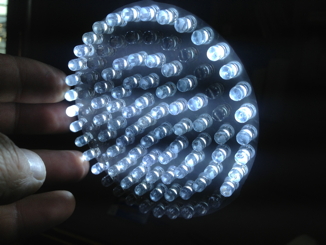

ということで一個を除いて点灯！

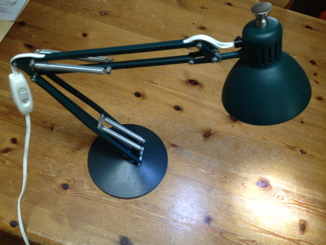

あとはスイッチを取り付け、ぐらぐらしているランプユニットをホットボンドで固定して完成！
